双速多用绞车的传动系统，你了解多少？

---

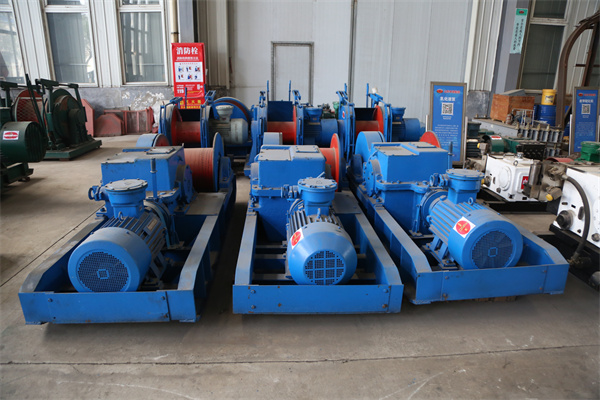

双速多用绞车的传动系统是其实现gao效、灵活作业的核心，通过“齿-联”传动系统与“双轴多级”传动结构的协同设计，实现了快速与慢速双档切换，并兼顾了大传动比与紧凑结构的需求。以下是其传动系统的详细解析：

一、传动系统组成与工作原理

动力输入

电动机通过联轴器将动力传递至减速器，作为传动系统的初始动力源。电动机通常采用隔爆型设计（如YBK2-315S-6型，功率75kW），以适应煤矿井下爆炸性气体环境。

减速器与齿轮传动

双轴多级传动：减速器内部采用多级齿轮传动，通过不同齿数的齿轮组合实现大传动比。例如，JSDB-30型绞车的快速传动比为286.5，慢速传动比为38.84，速比差异显著，满足重载起吊与轻载快速运输需求。

齿-联传动系统：通过联轴节与一ji开式圆柱齿轮的配合，将动力传递至滚筒。快速模式时，小齿轮与内齿圈联接，实现高速低扭矩输出；慢速模式时，通过齿轮滑移改变传动路径，实现低速高扭矩输出。

滚筒装置

滚筒是钢丝绳缠绕与牵引力的直接执行部件，其设计需兼顾强度与容绳量。例如，JSDB-30型绞车的卷筒尺寸为φ650×800mm，容绳量达800m，可适应长距离运输需求。

二、双速切换机制

机械式换挡设计

绞车操作员通过搬动调速手把，控制闭式圆柱齿轮转动的小齿轮滑移。当小齿轮与内齿圈联接时，传动系统进入快速模式；当小齿轮脱离内齿圈并与慢速齿轮组啮合时，系统切换至慢速模式。这种设计实现了速度的无级调节与快速切换。

速比差异与工况适配

快速模式：绳速可达1.5-1.66m/s，适用于空矿车调度、设备快速转移等轻载场景，提升作业节奏。

慢速模式：绳速降至0.12-0.23m/s，但牵引力显著提升（如JSDB-30型慢速静张力达300kN），满足液压支架推移、重物起吊等重载需求。

三、传动系统优势分析

大传动比与gao效传动

“双轴多级”传动结构通过多级齿轮组合，实现了传动比的显著放大。例如，JSDB-19型绞车慢速传动比达255.36，可在低转速下输出高扭矩，提升重载作业能力。

结构紧凑与空间适应性

长条形对称结构：底架采用型钢焊接，前后槽钢加固，整体呈长条形对称布局。这种设计优化了重心分布，减少了设备占地面积，适应井下狭小空间作业。

模块化组件：电动机、减速器、卷筒装置独立固定，便于拆装维护，同时降低了设备整体高度（如JSDB-25型高度仅1187mm），进一步提升了空间适应性。

可靠性与维护便利性

双闸制动系统：配备手动制动闸与电液制动器，确保操作an全可控。例如，JSDB-10型绞车采用双闸制动，制动扭矩稳定，可you效防止溜车事故。

结构工艺简化：传动系统采用标准化齿轮与轴承，减少了非标件数量，降低了维护成本与停机时间。

以上是双速多用绞车知识点，喜欢的朋友欢迎随时观看。
