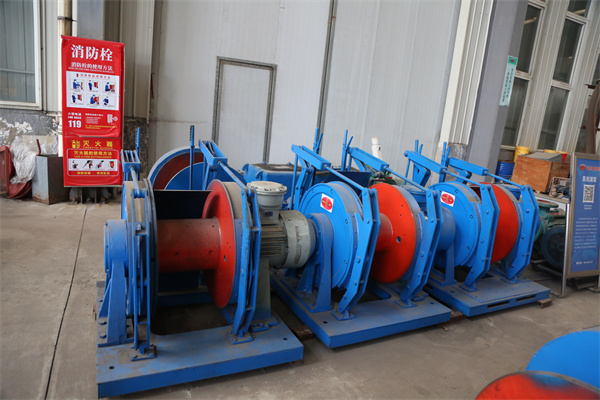

你了解矿用双速多用绞车的动力系统吗？

---

矿用双速多用绞车的动力系统是其实现双速驱动和gao效作业的核心，主要由电动机、联轴器、减速器及变速机构组成，各部件协同工作，确保设备在煤矿井下复杂工况下稳定运行。以下是具体结构与工作原理：

一、电动机：动力源头

类型：采用隔爆型三相异步电动机，适配煤矿井下易燃易爆环境，确保an全运行。

功能：作为动力源头，通过电磁感应原理将电能转化为机械能，输出旋转扭矩。

安装：通过螺栓组固定于底架左侧槽钢，输出轴经联轴器与减速器连接，传递动力。

二、联轴器：动力传输的桥梁

类型：通常采用带制动轮的联轴器（如弹性柱销联轴器），兼具动力传输与制动功能。

功能：

补偿安装误差：允许电动机与减速器轴线存在微小偏差，减少安装难度。

缓冲振动：吸收井下作业中的冲击载荷，保护传动部件。

传递扭矩：将电动机输出的扭矩平稳传递至减速器。

三、减速器：扭矩放大与速度转换

结构：采用“双轴多级传动”与“齿-联传动系统”，通过多级齿轮啮合实现大速比。

功能：

减速增扭：将电动机的高速低扭输出转换为低速高扭，满足重载牵引需求（如JSDB-25型慢速内层zui大静张力达390KN）。

双速切换：通过变速机构（如滑移齿轮）实现快慢速切换：

慢速档：齿轮啮合传递大扭矩，适用于重负载搬运（如液压支架推移）。

快速档：齿轮脱离啮合，直接传递动力，实现高速轻载运输（如矿车调度）。

四、变速机构：双速驱动的关键

类型：采用滑移齿轮变速机构，通过挡位拨叉拨动齿轮实现档位切换。

工作原理：

慢速传动：滑移齿轮与双联齿轮啮合，动力经多级齿轮减速后传递至卷筒，实现低速大扭矩输出。

快速传动：滑移齿轮脱离啮合，动力直接通过一ji齿轮传递至卷筒，实现高速小扭矩输出。

优势：结构简单、可靠，切换迅速，适应煤矿井下多变的作业需求。

五、动力传输路径

电动机 → 联轴器 → 减速器（变速机构） → 卷筒装置

慢速档：电动机 → 联轴器 → 减速器（多级齿轮减速） → 卷筒（低速大扭矩）。

快速档：电动机 → 联轴器 → 减速器（一ji齿轮传动） → 卷筒（高速小扭矩）。

六、动力系统优势

gao效节能：大速比设计减少能量损耗，提升传动效率。

适应性强：双速驱动满足重载搬运与轻载运输的双重需求。

结构紧凑：长条形对称设计（如JSDB-10型外形尺寸2389×772×1002mm）适应狭窄巷道，便于自移。

an全可靠：隔爆型电动机与双闸制动系统（液压推杆式an全制动器+棘轮停止器）确保井下作业an全。

矿用双速多用绞车的动力系统以其gao效、可靠的设计为整机的卓yue性能提供了坚实保障。该系统通过电动机的驱动，经由联轴器传递动力至减速箱，减速箱内部采用双轴多级传动与齿-联传动系统相结合，实现了快慢双速及大速比的一体化特性。这一精心设计的动力系统不仅确保了绞车在各种复杂工况下的稳定运行，还大大提升了作业效率和an全性，为煤矿井下的采煤工作面液压支架推移、重物提升运输以及矿车调度等任务提供了强有力的支持。
