双速多用绞车的传动原理是什么？

---

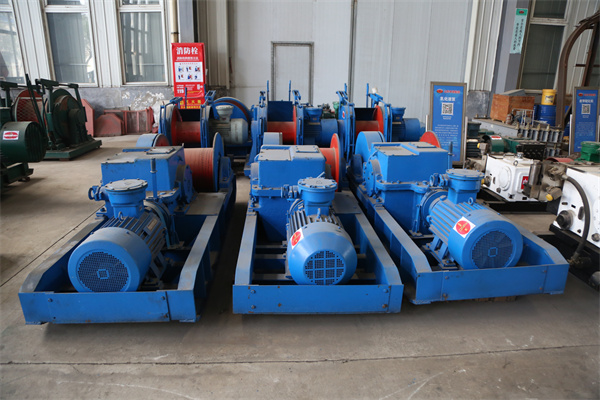

双速多用绞车的传动原理基于“双轴多级”传动与“齿-联”传动系统的协同作用，通过机械结构实现慢速与快速档的切换，并满足大速比需求。以下是其核心传动原理的详细说明：

一、双轴多级传动：实现大传动比的核心

结构基础

双速多用绞车采用双轴设计，通过多级齿轮组合传递动力。电动机的动力shou先通过联轴器传递至减速器，减速器内布置多级齿轮（如圆柱齿轮、锥齿轮等），逐级减速增扭。

慢速档：动力依次经过所有减速齿轮，实现大传动比（如1:100以上），输出低速大扭矩，适用于液压支架推移、回柱放顶等重载场景。

快速档：动力绕过部分减速齿轮，直接传递至卷筒，实现小传动比（如1:10左右），输出高速小扭矩，适用于矿车调度、物料运输等轻载场景。

技术优势

大传动比：通过多级齿轮组合，慢速档可输出数百倍于电动机转速的扭矩，满足重载需求。

效率优化：快速档减少传动环节，降低能量损耗，提升运输效率。

二、齿-联传动系统：实现速比切换的关键

系统组成

“齿-联”传动系统由齿轮与联轴器协同工作，通过机械结构实现速比切换：

齿轮部分：包括闭式圆柱齿轮、开式齿轮等，通过齿轮啮合位置变化调整传动比。

联轴器部分：连接电动机与减速器，传递扭矩的同时允许一ding位移，补偿安装误差。

速比切换原理

慢速档：联轴器将动力传递至减速器内的大齿圈，通过多级齿轮减速，输出低速大扭矩。此时，滑移齿轮与内齿圈分离，避免干扰。

快速档：操作调速手把，使滑移齿轮滑动并与内齿圈啮合，动力绕过部分减速齿轮，直接传递至卷筒，实现高速旋转。

切换方式：通过机械手柄或液压控制调整齿轮位置，操作简单可靠。

技术优势

一体化设计：慢速与快速档集成于同一绞车，无需额外设备切换，节省空间与成本。

大速比范围：慢速档与快速档速比差异显著（如1:100与1:10），适应不同作业需求。

三、传动原理的协同优势

gao效传动

“双轴多级”传动减少能量损耗，传动xiao率达85%以上，较传统绞车提升15%-20%。

“齿-联”系统实现速比灵活调整，避免频繁启停电动机，延长设备寿命。

结构紧凑

长条形对称布局与模块化设计，使设备体积小、重量轻（如JSDB-13型重量约3.8吨），便于在狭窄巷道中移动与安装。

上下箱体为剖分式，装配、维修方便，降低维护成本。

an全可靠

减速箱内各传动部位采用滚动轴承支承，减少摩擦与磨损，提升运行稳定性。

制动系统（如电力液压块式制动器、手动制动器）与传动系统协同工作，确保作业an全。

双速多用绞车的传动原理体现了其设计的精巧与实用性。通过合理配置齿轮组和变速机构，它能够在不同工况下灵活切换速度与扭矩，满足多种作业需求。这种gao效的传动方式不仅提升了设备的工作性能，还显著增强了操作的an全性与稳定性。同时，其紧凑的结构设计进一步优化了空间利用率，为复杂环境下的应用提供了可靠保障。总的来说，双速多用绞车凭借卓yue的传动原理，展现了现代工程机械在效率、灵活性和nai用性方面的wan美结合，为各类工程作业提供了强有力的支持。
