双速绞车电控系统安装注意事项

---

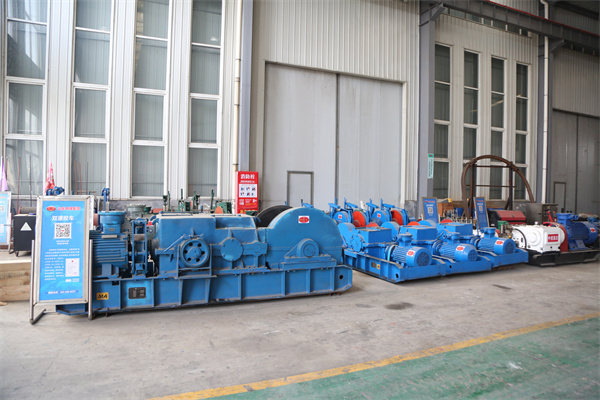

双速绞车作为矿山、建筑等领域常用的提升运输设备，其电控系统是实现设备an全、gao效运行的核心组成部分。电控系统的安装质量直接关系到绞车的运行稳定性、操作an全性以及设备使用寿命。在安装过程中，须严格遵循相关技术规范和an全标准，对电气元件选型、布线工艺、接地系统、防爆要求（如适用）等关键环节进行jing准把控。特别是在高负荷、多粉尘、潮湿等恶劣工作环境下，电控系统的安装质量更是设备an全运行的重要保障。以下将从电气元件安装、布线规范、接地系统、防爆要求、调试与测试等方面，详细阐述双速绞车电控系统安装过程中的注意事项，确保设备在投入使用后能够可靠运行，you效yu防电气故障和an全事故的发生。

一、安装前准备工作

1. **技术资料核查**：确认电控系统设计图纸、设备清单、技术参数等文件齐全，重点核对绞车电机功率、电压等级、控制方式（如正反转、双速切换逻辑）等关键参数。

2. **设备检查**：开箱检查电控柜、操作台、按钮箱、传感器等部件是否完好，核对型号、规格与设计一致，检查电缆线径、绝缘层是否符合要求。

3. **环境确认**：安装场地需干燥、通风，远离易燃、易爆、腐蚀性物质；电控柜基础应平整、坚固，确保接地电阻符合规范（一般≤4Ω）。

二、电气设备安装规范

1. 电控柜安装

·柜体应垂直安装，水平偏差≤1.5‰，固定螺栓需紧固，防止振动导致松动。

·柜内元器件布局合理，母线连接牢固，电缆进出线需做好密封处理，防止灰尘、潮气进入。

·柜内接地系统完善，PE线与柜体可靠连接，接地端子标识清晰。

2. 操作台与按钮箱安装

·操作台应放置在便于操作人员观察绞车运行状态的位置，高度以操作人员舒适操作为宜（一般台面高度750-800mm）。

·按钮箱需安装在非防爆区域（如为防爆场合，需选用防爆型），按钮标识清晰，急停按钮需突出且颜色为红色。

3. 传感器安装

·速度传感器、过卷保护传感器等需安装在指定位置，确保检测精度，安装后需进行校准。

·传感器接线应屏蔽干扰，避免与动力电缆平行敷设，间距≥100mm。

三、电缆敷设与接线要求

1. 电缆选型与敷设

·动力电缆应根据电机功率选择合适线径，控制电缆需选用屏蔽线，避免信号干扰。

·电缆敷设应避免扭曲、挤压，弯曲半径≥10倍电缆直径；穿管敷设时，管口需加护圈防止损伤绝缘层。

·电缆沟或桥架内的电缆应排列整齐，标识清晰，动力电缆与控制电缆分开敷设，间距≥150mm。

2. 接线规范

·线头需搪锡处理，接线端子压接牢固，避免虚接；导线绝缘层剥除长度适中，不露出线芯。

·柜内接线应横平竖直，绑扎整齐，编号清晰，与图纸一致；备用线需保留足够长度，盘绕整齐。

·接地线上严禁加装开关或熔断器，确保接地回路连续可靠。

四、系统调试与检测要点

1. 绝缘电阻测试

·用500V兆欧表测试各回路绝缘电阻，动力回路≥0.5MΩ，控制回路≥1MΩ，不合格需排查处理。

2. 控制逻辑验证

·模拟绞车启动、停止、正反转、双速切换等操作，检查各动作是否符合设计逻辑，限位保护、急停功能是否you效。

·测试双速切换时的电气联锁，确保低速与高速运行状态无冲突，避免电机过载。

3. 保护功能测试

·检查过流、过载、过压、欠压等保护装置的动作值是否设定正确，模拟故障时保护是否及时动作。

·验证过卷保护、松绳保护等an全装置的可靠性，确保触发时绞车能立即停止。

五、an全注意事项

重要警示：

·安装过程中须切断电源，挂“禁止合闸”警示牌，防止触电事故。

·高空作业时需系an全带，使用绝缘工具，避免带电操作。

·防爆场合安装时，需严格遵守防爆规程，确保设备密封性能，防止火花外泄。

安装后检查：

·所有紧固件是否松动，电缆是否有破损，标识是否完整。

·试运行时观察电机转向、转速是否正确，有无异常噪音或发热现象。

·填写安装记录，包括绝缘测试数据、调试结果、设备编号等，存档备查。

综上所述，双速绞车电控系统的安装工作是保障设备an全稳定运行的关键环节。在安装过程中，须严格遵循相关技术规范和an全标准，从设备选型、安装布局到接线调试，每一个环节都要做到精益求精。特别是在防爆环境下，更要确保设备的防爆性能符合要求，避免因安装不当引发an全事故。同时，安装完成后的试运行和验收工作也不容忽视，通过全面的性能测试和an全检查，及时发现并解决潜在问题，为后续的an全运行奠定坚实基础。
