矿用双速多用绞车的电控系统包含哪些部分？

---

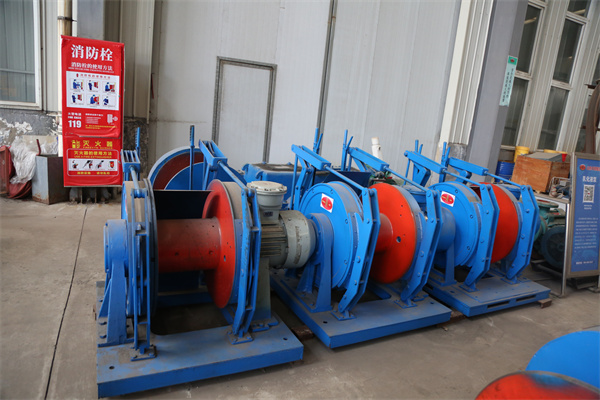

矿用双速多用绞车是煤矿井下提升、运输作业的核心设备之一，为满足井下不同工况的重载低速牵引、轻载高速提升需求，其电控系统需要具备可靠的控制、保护、监测功能，完整的电控系统主要包含以下几个核心部分：

一、电源供给单元

电源供给单元是整个电控系统的能量基础，针对煤矿井下爆炸性气体环境，需符合矿用防爆标准，主要组成部分包括：

1.隔爆型总馈电开关：负责接入井下电网（通常为660V/1140V三相交流电），具备总短路、过载、欠压保护功能，作为整个电控系统的总电源接入开关，可在系统发生重大故障时切断总电源保障an全。

2.隔爆型变压器：包含动力变压器和控制变压器两类，动力变压器为绞车驱动电机提供适配电压，控制变压器将高压电网转换为低压控制电源（通常为36V、12V、24V），给控制回路、传感器、保护模块供电。

3.电源滤波与稳压模块：用于滤除电网谐波干扰，稳定控制回路电压，避免电压波动导致控制逻辑紊乱，保障弱电模块工作稳定。

二、主驱动控制单元

主驱动控制单元负责控制绞车电机的运转，实现快慢速切换，根据绞车功率和控制模式不同，分为两种主流结构：

（一）传统接触器式控制结构

适用于中小功率绞车，主要包括：

1.隔爆型交流接触器：分别对应低速绕组、高速绕组的回路通断，通过接触器吸合切换绞车电机的定子绕组接线方式，实现双速输出。

2.正反转控制接触器：负责切换电机相序，实现绞车的提升（正转）和下放（反转）动作控制。

3.星三角起动模块：部分绞车配置软起动结构，降低电机起动电流，减小对井下电网的冲击。

（二）变频调速控制结构

适用于大功率、对调速性能要求高的绞车，是目前主流配置，主要包括：

1.隔爆型变频调速器：接收控制单元的指令，调整输出电源的频率和电压，实现绞车的无级调速，可灵活满足不同负载下的速度调整需求，相比传统接触器式切换，起动更平稳、调速范围更大。

2.制动单元与能耗电阻：当绞车下放重物时，电机处于发电状态，制动单元将回馈的电能通过能耗电阻消耗，稳定变频器直流母线电压，保障运行an全。

三、逻辑控制核心单元

逻辑控制单元是电控系统的“大脑”，负责处理输入信号、输出控制指令，实现运行逻辑和保护逻辑的运算：

1.可编程逻辑控制器（PLC）：目前主流电控系统均采用隔爆型或本安型PLC，实现快慢速切换逻辑、正反转逻辑、制动逻辑、保护逻辑的编程控制，相比传统继电器逻辑，可靠性更高、修改逻辑更方便。

2.继电器逻辑控制单元：部分老旧小功率绞车仍采用分立继电器实现逻辑控制，成本较低但维护难度大、故障率高。

3.信号隔离模块：用于隔离强电回路和弱电控制回路，避免强电干扰损坏PLC等核心模块，提升系统抗干扰能力。

四、操作与显示单元

操作与显示单元供司机完成绞车操作，并实时查看运行状态，分为隔爆操作箱和本安操作显示终端两类：

1.操作输入部件：包含主令控制器（控制绞车正反转和速度给定）、快慢速切换按钮、紧停按钮、起动停止按钮等，所有操作部件都具备防爆性能，适合井下使用。

2.显示部件：传统系统采用指示灯显示运行状态（电源、运行、故障、快慢速、正反转），现代系统配置本安型液晶显示屏，可实时显示绞车运行速度、提升深度、电机电流、故障代码等参数，方便司机操作和故障排查。

3.深度指示器系统：是绞车bi备的操作辅助部件，分为机械深度指示和电子深度指示，电控系统配合深度传感器采集滚筒位置，计算提升深度，在显示屏上同步显示，当提升到终点位置时触发减速和停车保护。

五、制动控制单元

制动控制单元是保障绞车an全停车和可靠驻车的核心部分，矿用双速多用绞车一般采用工作制动和an全制动双重制动结构：

1.电液调压装置：控制盘形制动器的油压，实现工作制动的可调制动力矩，正常停车时逐步调压实现平稳制动。

2.an全制动电磁铁或隔爆型电磁阀：当系统发生故障需要紧急停车时，断电切断制动油压，推动盘形制动器抱闸，实现紧急an全制动。

3.制动油泵与控制回路：为制动系统提供压力油，保障制动系统压力稳定，具备油压不足保护功能，当油压低于阈值时触发an全制动。

六、an全保护监测单元

煤矿井下绞车属于提升运输特种设备，bi须配备完善的an全保护装置，符合《煤矿an全规程》要求，主要保护监测部件包括：

1.过卷保护：安装在井架上下终点位置，当绞车提升或下放超过终点位置时，触发信号切断an全回路，实现紧急停车。

2.过速保护：通过速度传感器采集电机或滚筒转速，当运行速度超过额定速度15%时触发保护，实现减速停车。

3.过负荷和欠电压保护：监测电机电流和电网电压，电流过载、电压欠压时触发保护，避免烧毁电机。

4.深度指示器失效保护：当深度传感器或机械指示失效时，触发保护停车。

5.闸间隙保护：监测盘形制动器的闸瓦间隙，当间隙超过阈值时触发报警和保护，避免制动失效。

6.松绳保护：缠绕式绞车配备，当钢丝绳松弛时触发信号，实现停车，避免钢丝绳缠绕引发事故。

7.紧急停车按钮：设置在操作箱和方便触及的位置，遇到紧急情况可手动触发急停，切断电源和an全制动。

8.温度监测传感器：监测电机绕组、轴承温度，温度过高时触发保护停车，避免设备烧毁。

七、通讯与外部接口单元

现代矿用双速多用绞车电控系统需要对接煤矿井下的监测监控系统，主要包含：

1.本安型通讯模块：支持RS485、CAN总线等工业通讯协议，将绞车运行参数、故障信息上传至煤矿地面监控系统，同时可接收地面调度的控制指令。

2.信号联络接口：对接井下信号铃、声光报警器，实现开车前预警、打点联络功能，提醒巷道内人员避让。

3.变频电控系统还可配备编码器接口，采集速度和位置信号，实现更jing准的速度和深度控制。

综上而言，矿用双速多用绞车的电控系统是一套集信号采集、逻辑控制、驱动执行、an全保护、人机交互于一体的综合性工业控制系统，各个组成部分之间相互配合、协同工作，共同保障绞车的稳定可靠运行。主控制单元作为整个系统的“大脑”，承担着指令处理与逻辑调度的核心职能，驱动单元为绞车的快慢速切换与动力输出提供了jing准的功率支撑，信号采集单元则是系统感知运行状态的“神经末梢”，实时反馈位置、速度、压力等关键参数，an全保护单元从软硬件两个层面构建了多层次的an全防护屏障，应对井下复杂恶劣的生产环境中可能出现的各类故障与风险，人机交互单元则为操作人员提供了便捷的操作入口与直观的状态展示，提升了绞车操作与维护的效率。随着煤矿智能化开采技术的不断发展，矿用绞车电控系统也在不断朝着智能化、网络化、集成化的方向升级，物联网监测、远程故障诊断、智能调速控制等新技术的融入，进一步提升了电控系统的可靠性与自动化水平，为煤矿井下提升运输作业的an全gao效开展提供了更坚实的技术保障。在实际应用中，只有保障电控系统各个组成部分都处于良好的运行状态，定期开展维护检修，才能充分发挥双速多用绞车的性能优势，满足煤矿井下不同工况的提升运输需求，助力煤矿生产的an全稳定运行。
