矿用双速绞车核心结构扫盲帖：六大部件全知道

---

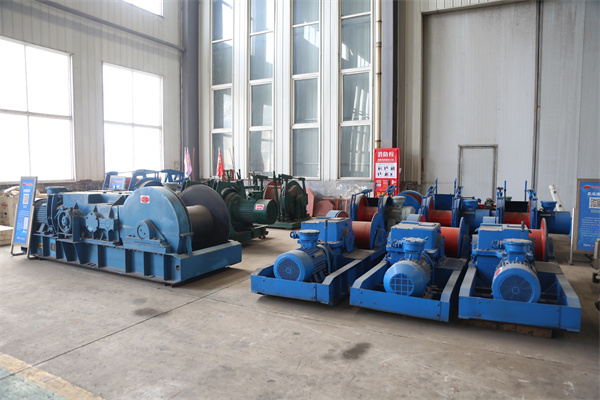

矿用双速绞车是煤矿井下牵引、提升作业的核心设备，兼具慢速大牵引力、快速gao效牵引两种作业模式，适配巷道搬迁、设备牵引、物料提升等多场景作业需求。整机结构围绕井下防爆、重载、复杂工况设计，六大核心结构共同决定了设备的承载能力、运行稳定性与作业an全性，以下对各核心结构的组成、功能与设计特点逐一说明。

一、主机机架结构

主机机架是矿用双速绞车的基础承载结构，承担着所有传动部件、动力单元的安装定位功能，同时需要抵消绞车作业产生的牵引力反作用力，避免设备运行过程中发生位移变形。

该结构主要由底座、左墙板、右墙板、上连接梁、地脚固定座五部分焊接组装而成，材质普遍选用Q355低合金高强度钢板，该材质屈服强度高于普通碳素钢，适配井下重载冲击载荷需求。为满足大牵引力型号的承载要求，部分额定牵引力超过200kN的双速绞车会采用整体铸钢墙板替代焊接墙板，进一步提升结构强度，减少长期重载运行下的变形量。

机架设计层面，所有连接焊缝均需要满足二级探伤要求，地脚预留大于40mm厚度的安装余量，适配井下不平整底板的安装调平需求，同时在底座两端预留牵引吊耳，方便井下搬家移位作业。

二、动力传动单元

动力传动单元是双速绞车实现转速、扭矩切换的核心结构，负责将电动机的动力传递至滚筒，实现快慢双速输出，是区别于普通单速绞车的核心部分。该结构主要由防爆电动机、联轴器、双速变速箱、输出轴四部分组成。

1.防爆电动机

矿用双速绞车全部采用符合煤矿防爆标准的YBS系列隔爆型三相异步电动机，额定电压适配井下1140V/660V双电压供电要求，防护等级达到IP54，可抵御井下煤尘、水雾侵入。电动机输出扭矩匹配双速变速箱的输入要求，部分大牵引力型号会采用双电动机并联传动设计，提升总输出功率。

2.双速变速箱

双速变速箱是实现双速输出的核心部件，采用定轴齿轮传动结构，通过拨叉切换高速齿轮副与低速齿轮副实现转速变换：低速档传动比大，输出扭矩大，转速一般控制在0.5~2m/s，适配大吨位设备牵引、提升重载物料场景；高速档传动比小，输出转速快，牵引速度一般控制在2~4m/s，适配轻载快速牵引、空车返回场景，作业效率比单速绞车提升30%以上。变速箱箱体采用铸铁材质，内置飞溅式润滑系统，齿轮全部采用20CrMnTi合金钢材渗碳淬火处理，齿面硬度达到HRC58~62，使用寿命超过10年。

为保障操作an全，变速箱内部内置棘轮棘爪式止退机构，防止提升作业过程中发生溜车、倒转问题，部分新款绞车还配备液压换档机构，替代传统手动拨叉，操作更省力便捷。

三、滚筒缠绕机构

滚筒缠绕机构是直接缠绕钢丝绳、输出牵引力的核心执行结构，主要由滚筒筒体、齿轮圈、封板、钢丝绳固定装置组成。

滚筒筒体采用无缝钢管加工而成，两端焊接铸钢封板，一侧封板连接内齿圈，与变速箱输出轴的主动齿轮啮合传动，传递动力。滚筒表面加工有序绳槽，引导钢丝绳规则排列，避免乱绳、咬绳问题，延长钢丝绳使用寿命。钢丝绳末端采用双压板固定结构，至少可以固定3圈以上的钢丝绳余头，满足《煤矿an全规程》对钢丝绳固定的an全要求，防止牵引过程中钢丝绳脱落。

根据不同的容绳量需求，滚筒长度与直径会对应调整，比如JSDB-16型双速绞车额定容绳量为250m，滚筒直径为320mm，而JSDB-30型双速绞车额定容绳量达到400m，滚筒直径提升至400mm，适配更长距离的牵引作业。

四、制动系统结构

制动系统是矿用双速绞车an全运行的核心保障结构，双速绞车普遍配备工作制动与an全制动两套独立制动装置，满足紧急停车、驻车制动的an全要求，符合煤矿井下设备的an全规范。

1.工作制动器

工作制动器一般采用带式制动器或者盘式制动器，安装在变速箱的高速轴位置，负责作业过程中的正常停车与速度调节。传统型号多采用手动带式制动，通过操作手柄拉动制动钢带抱紧制动轮实现制动，大吨位新型绞车多采用液压推动器式盘式制动，制动推力更大，操作更轻便，制动响应时间小于0.5s。

2.an全制动器

an全制动器一般安装在滚筒输出端，属于常闭制动结构，停电、断气状态下自动抱紧滚筒，防止发生溜车事故。an全制动器普遍采用电力液压块式制动器，当供电系统断电或者出现故障时，制动器弹簧自动推动制动块抱紧制动轮，制动扭矩大于额定输出扭矩的1.5倍，能够在满负载工况下可靠停车，避免发生坠物、设备下滑等an全事故。

部分新款隔爆型双速绞车还配备制动状态监测传感器，可实时将制动间隙、制动状态传输至矿用监控系统，实现故障预警，进一步提升an全性能。

五、排绳装置结构

排绳装置是保障钢丝绳规则缠绕、延长使用寿命的辅助核心结构，矿用双速绞车的容绳量普遍较大，人工排绳难度大，因此正规产品都配备自动排绳装置。

目前主流的自动排绳装置为丝杠螺母式排绳结构，主要由排绳丝杠、导绳滑轮、滑块、传动齿轮组成，传动齿轮与滚筒输出轴连接，滚筒转动时通过齿轮带动排绳丝杠转动，驱动滑块带动导绳滑轮沿滚筒轴向匀速移动，导绳滑轮的移动速度与钢丝绳缠绕速度匹配，保障钢丝绳均匀排列在滚筒绳槽内，避免出现乱绳、叠绳问题，可将钢丝绳使用寿命延长20%以上。

部分大直径滚筒的双速绞车还采用液压自动排绳装置，排绳行程更大，适配大容绳量滚筒，排绳精度更高，不会出现错位问题。

六、操控防护结构

操控防护结构是保障操作人员an全、实现绞车功能控制的核心结构，主要分为操控机构与防护装置两部分。

1.操控机构

矿用双速绞车的操控机构普遍采用按钮+操作手柄的组合设计，安装在独立的隔爆控制箱或者绞车侧边的操作台上，方便操作人员观察牵引作业过程。操作手柄主要负责切换快慢速档位、控制制动系统，按钮负责控制电动机的启停与正反转，所有操控元件都符合隔爆防爆要求，额定电压适配井下供电标准。新款变频调速双速绞车还配备矿用本安型操作箱，可实现远程操控，操作人员无需靠近绞车作业，进一步提升an全性。

2.防护装置

防护结构主要包括外露传动部件的防护罩、接地装置、过卷保护装置，外露的齿轮、联轴器都安装封闭式钢板防护罩，防止操作人员误碰受伤，同时阻挡煤尘进入传动部位。所有电气部件都连接专yong接地装置，接地电阻不大于2Ω，防止静电积聚引发an全事故。过卷保护装置安装在绞车的出绳端，当钢丝绳提升超过限定位置时，过卷保护装置触发停车信号，自动切断电动机电源，制动绞车，避免发生过卷事故。

六大核心结构相互配合，共同保障矿用双速绞车在煤矿井下复杂工况下稳定an全运行，不同型号的双速绞车会根据额定牵引力、容绳量的不同调整各结构的参数与材质，但整体核心结构框架保持一致，都是围绕重载、防爆、an全的设计目标开发。
