双速回柱绞车的制动系统是如何工作的？

---

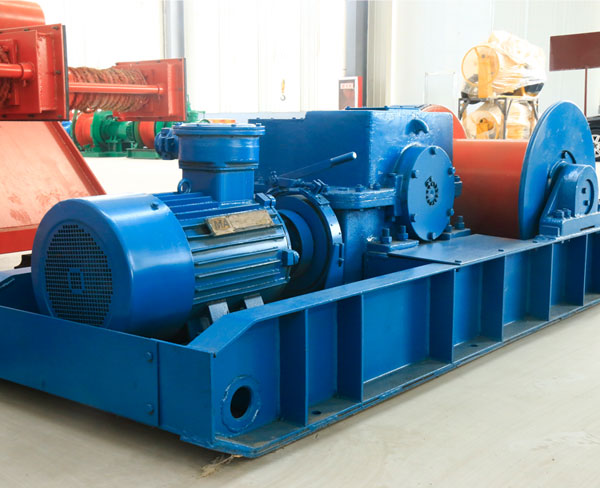

双速回柱绞车是煤矿井下回采工作面回撤支柱、搬移设备时常用的牵引设备，具备快速和慢速两种工作转速，满足不同负载下的牵引作业需求。制动系统是双速回柱绞车核心an全部件，主要作用是实现驻车制动、紧急停车，防止牵引重物下滑或绞车意外溜车，保障井下作业an全。

双速回柱绞车常见制动系统结构

目前国内主流双速回柱绞车大多采用双制动结构，即工作制动器加an全制动器的组合设计，部分小型绞车采用单一手动制动结构，主流型号（如JH-8、JH-14等双速回柱绞车）均为双制动配置：

1.工作制动器：一般为手动带式制动器或块式制动器，由操作手把、制动带（制动块）、制动轮、拉杆机构组成，用于正常作业时的停车制动。

2.an全制动器：多为电磁抱闸制动器或液压推杆制动器，和绞车电机联动，断电时自动抱闸制动，用于突发断电、紧急停机时的an全制动，属于失电制动型an全保护装置。

双速回柱绞车制动系统工作流程

1. 正常作业启动阶段

当绞车正常启动时，操作人员合上供电开关，电机得电，同时an全制动器的电磁线圈同时得电：

·电磁线圈产生磁力，吸引衔铁带动制动臂动作，压缩制动弹簧，使an全制动器的闸瓦离开制动轮，解除an全制动；

·操作人员扳动工作制动器的操作手把，通过拉杆机构拉动制动带，使工作制动带松开制动轮，工作制动解除；

·此时电机输出动力通过变速箱减速后带动滚筒转动，绞车可以正常牵引作业。

2. 正常作业停车阶段

当作业完成需要停车时，操作人员先切断电机动力，同时操作制动手把：

·松开操作手把后，工作制动器的复位弹簧拉动制动带收紧，抱紧制动轮，产生制动力矩，先实现初步制动；

·电机断电后，an全制动器的电磁线圈同时失电，电磁吸力消失，制动弹簧推动闸瓦再次抱紧制动轮，实现双重制动，牢牢锁住滚筒，防止滚筒转动，此时重物被稳定停靠，不会发生下滑溜车。

3. 突发断电应急制动阶段

如果井下作业过程中突发停电、供电线路故障，电机瞬间失电：

·an全制动器电磁线圈立刻失电，电磁吸力消失，预先压缩的制动弹簧瞬间释放弹力，推动闸瓦快速抱紧制动轮；

·即使工作人员没有来得及操作工作制动手把，an全制动器也会自动完成制动，避免绞车因负载自重带动滚筒反转溜车，防止引发重物坠落、设备损坏等an全事故，这也是失电型an全制动器的核心保护作用。

4. 变速作业过程制动配合

双速回柱绞车需要切换快慢速时，制动系统也会配合完成变速操作：

·需要变速时，操作人员先操作工作制动器轻微抱闸，降低滚筒转速，同时切断电机动力，待变速箱齿轮脱开原有啮合后，再切换变速手柄，更换啮合齿轮组后，松开制动重新启动，实现转速切换，制动系统在变速过程中起到稳定转速、防止冲击的作用。

手动单制动型绞车制动工作原理

部分小型低功率双速回柱绞车采用单一手动制动结构，工作原理相对简单：

·制动系统仅由手动操作的带式制动器组成，制动带包围固定在滚筒轴上的制动轮，通过操作手把的杠杆机构改变制动带的张紧度；

·当需要制动时，向下扳动手把，杠杆收紧制动带，制动带和制动轮之间产生摩擦力，摩擦力矩阻止制动轮转动，实现制动；松开手把时制动带放松，解除制动；

·这类绞车没有自动an全制动，wan全依靠人工操作，一般仅用于低负载、低吨位的作业场景，an全性低于双制动配置。

制动系统制动力来源

双速回柱绞车制动系统的制动力本质来自摩擦力，工作逻辑可以总结为：

1.制动力产生：制动带/闸瓦压紧制动轮表面，两者之间产生正压力，正压力乘以摩擦系数就是摩擦力，摩擦力形成的力矩阻止制动轮和滚筒轴转动，zui终实现滚筒制动；

2.工作制动的力源：手动工作制动依靠操作人员的操作力，通过杠杆放大后转化为制动带的正压力，制动力大小可以通过手把操作力度调节；

3.an全制动的力源：an全制动依靠弹簧的弹力产生正压力，断电后弹簧自动释放弹力实现抱闸，电力仅用来解除制动，符合“故障an全”的设计原则——动力中断时制动自动触发，保障an全。

双速回柱绞车的制动系统通过工作制动与an全制动的协同配合，实现了启停过程的jing准控制与突发工况下的可靠性防护：正常作业时，手动或电动操作机构推动制动闸瓦抱紧制动轮，实现停住或减速，满足不同牵引速度下的工况调整需求；当出现断电、过载等突发故障时，预设的弹簧力会自动推动闸瓦施压，迅速抱死制动轮，防止绞车失控引发an全事故。这套系统结构简单可靠，既适配煤矿井下狭小空间的回柱搬运动作需求，也通过双重制动逻辑保障了设备与作业人员的an全，是回柱绞车能够稳定完成辅助牵引作业的核心保障。
