矿用双速多用绞车换挡机构二级保养实用指南

---

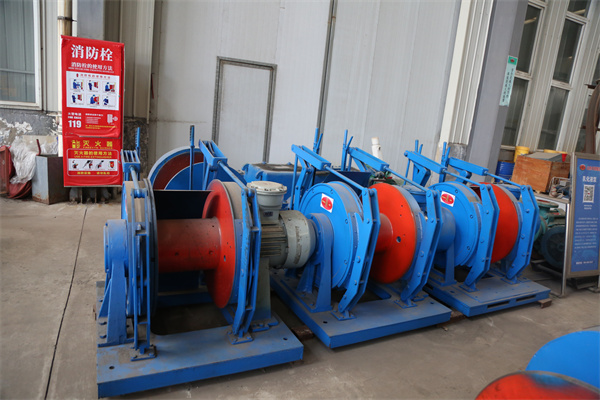

矿用双速多用绞车是煤矿井下提升、牵引作业的核心设备之一，换挡机构作为实现快慢速工况切换的关键部件，其运行可靠性直接影响绞车作业效率与井下生产an全。二级保养是设备yu防性维护体系中周期固定、内容全面的深度维护环节，旨在通过对换挡机构的系统性检查、清洁、调整、xiu复，xiao除潜在故障隐患，恢复换挡机构的配合精度与运行性能，延长机构使用寿命，保障绞车持续稳定满足井下作业要求。本保养内容适用于矿用双速多用绞车换挡机构的二级维护作业，保养周期应严格遵循矿井设备维护管理规定，一般为绞车累计运行[待补充小时数]或连续运行满6个月后执行一次。

矿用双速多用绞车换挡机构二级保养内容

一、日常保养基础检查与深化

1.对日常保养记录进行复核，确认一ji保养发现的小问题整改情况，全面检查换挡机构所有外部紧固件，包括拨叉固定螺栓、变速手柄锁紧螺母、箱体连接螺栓等，按照规定扭矩重新紧固所有松动部件，更换锈蚀、滑牙的紧固件，避免运行中出现连接件松脱导致换挡卡滞。

2.清理换挡机构外部积尘、油污和煤屑，检查箱体各密封结合面，处理渗油部位，更换老化失效的密封垫片，避免煤尘进入箱体污染传动润滑介质。

二、换挡操纵部件检修调整

1.拆解变速操纵手柄、连杆机构，检查各铰接销轴的磨损情况，销轴磨损量超过原直径5%时进行更换，xiu复变形的操纵连杆，调整操纵行程，保证手柄扳动到位、回位顺畅，无卡滞、旷量，将操纵手柄自由行程调整至设计要求范围（一般不超过15°）。

2.检查拨叉与滑动齿轮拨槽的配合间隙，间隙超过1mm时进行xiu复或更换拨叉；检查拨叉弯曲变形情况，校正变形拨叉，保证拨叉工作面与滑动齿轮轴线平行度偏差不大于0.1mm/100mm，避免换挡时出现打齿、脱挡问题。

3.检查定位锁止装置，包括定位钢球、定位弹簧、拨叉轴定位槽，清理定位槽内的油污杂质，更换弹力不足的定位弹簧，更换磨损变形的定位钢球，保证定位锁止可靠，防止绞车运行中自动脱挡。

三、变速齿轮组件检测维护

1.检查所有换挡变速齿轮的齿面磨损情况，齿面磨损量超过原齿厚的15%、或者齿面出现点蚀面积超过1/3、存在裂纹、断齿缺陷时，更换对应齿轮；检查齿轮啮合间隙，啮合间隙超过设计允许zui大值时，标记记录并根据情况调整或更换齿轮副。

2.检查滑动齿轮的花键配合情况，清理花键轴、花键孔的毛刺和杂质，测量花键侧隙，侧隙超过原设计间隙2倍时，更换滑动齿轮或xiu复花键轴，保证滑动齿轮在花键轴上滑动顺畅，无卡滞、偏斜。

3.检查换挡结合套（若采用结合套换挡结构）的结合齿磨损情况，结合齿磨损严重导致结合可靠性下降时，更换结合套组件。

四、润滑系统维护更换

1.wan全排放换挡机构箱体内的旧润滑油，清理箱体底部的油泥、金属磨屑，使用清洁润滑油冲洗箱体内部，更换符合矿用设备要求的新润滑油，润滑油牌号、油量严格按照设备说明书要求添加，避免油量过多发热、过少润滑不足。

2.检查各润滑油道、油孔，疏通堵塞的油路，保证润滑到位，更换失效的润滑油脂加注嘴，保证后续润滑保养能够正常注油。

五、精度与功能测试

1.做空挡、高挡、低挡全行程换挡操作测试，检查各挡位换挡是否顺畅，挂挡到位后锁止是否可靠，换挡力符合设计要求，无卡滞、跳挡、打齿异响。

2.空载状态下运行绞车，分别测试两个挡位运行状态，检查换挡机构运行是否平稳，无异响、温度异常，箱体温度不超过环境温度35℃，zui高不超过70℃。

3.记录保养后各部位间隙、运行参数，更新设备保养台账，对存在潜在缺陷、接近磨损ji限的部件做好标记，列入下次保养重点检查内容。

综上，矿用双速多用绞车换挡机构二级保养是保障绞车稳定运行、延长设备使用寿命、防范井下an全事故的关键环节。保养作业须严格遵循煤矿an全作业规程，落实全员an全防护要求，每一项检查、调整、更换作业都须做好专项记录，建立设备保养台账，实现保养过程可追溯、性能变化可监测。日常作业中须结合绞车运行负荷、使用频率动态优化保养周期，持续总结换挡机构故障规律，不断提升保养作业的针对性与实效性，为煤矿井下提升运输作业提供可靠的设备保障。
