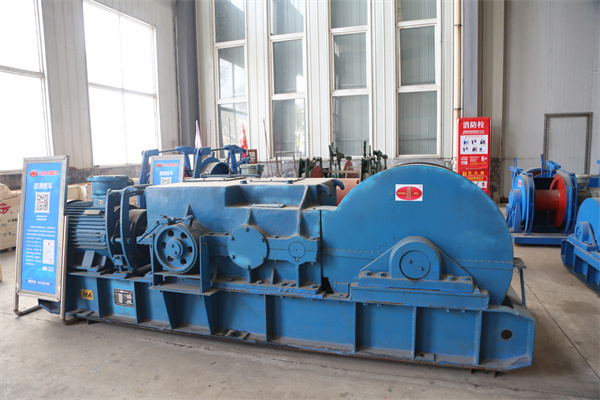

JSDB-25双速多用绞车


JSDB-25双速多用绞车简介

JSDB-25双速多用绞车主要用于井下采煤工作面,综采设备及各类机电设备的搬迁等辅助运输工作,以及井下采掘工作面,进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作,还可用于回采工作面的回柱放顶。

JSDB-25双速多用绞车技术原理

JSDB-25双速多用绞车在技术原理上,采用“齿-联”传动系统和“双轴多级”的传动特点,实现了快、慢两个速度,其慢速可代替现有的回柱绞车和慢速绞车,其快速可代替现有的调度绞车和运输绞车。在结构特点上,不仅实现了小结构,大拉力的特点,也实现了长条形对称结构特点,适合于煤矿井下狭小的作业空间,操作灵活方便。它克服了目前慢速、回柱等系列绞车存在的传动效率低,寿命短,工效低等特点,也克服了调度、运输等系列绞车存在的牵引力小,宽型结构等特点。

JSDB-25双速多用绞车技术参数

钢丝绳静张力:120KN

外层静张力KN快速 :30KN慢速 :250KN

内层静张力KN快速 :55KN慢速 :390 KN

平均静张力:快速 :42KN慢速 :320 KN

绳速:绳速(外层)M/S:快速 :1.5慢速 :0.18

平均绳速M/S:快速 :1.2慢速 :0.12

传动比快速 :30.22慢速 :242.49

卷筒:直径X宽度MM:540×700容绳量M:500M

钢丝绳直径MM:30MM 结构绳 6X19 公称抗拉MPa:1670MPa

电动机;型号:YBK2-280M-6 功率55 KW 转速980r/min

外形尺寸(长X宽X高MM):3800X1200X1200

隔爆开关隔爆按钮电液制动器:QBZ-120/1140(660)AN BZA1-5/36-3 BYWZB-500/125
