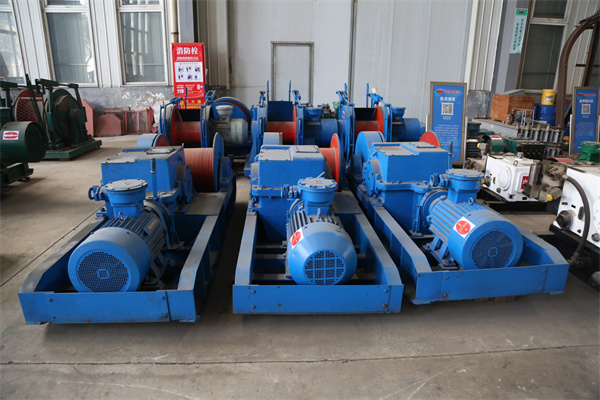

双速多用绞车需要哪些部件组成？

---

双速多用绞车作为一种复杂的矿山机械设备，其组成部件需满足双速传动、gao效制动、an全防护及便捷操作等核心需求。除已提及的动力系统、传动系统、制动与控制系统外，还需以下关键部件协同工作：

一、支撑与固定部件

1.底架与机座

1.作用：作为绞车的安装基础，承受设备自重及运行时的动态载荷，确保稳定性。

2.设计特点：

1.采用型钢（如槽钢、工字钢）焊接成框架结构，前后端加固以抵抗扭转力。

2.预留地脚螺栓孔，便于与井下巷道底板固定，防止运行时滑动或倾覆。

3.部分型号（如JSDB-19）在底架两侧增设吊装耳，方便设备搬运。

2.轴承座与轴支承

1.作用：支撑卷筒轴、减速器输出轴等旋转部件，减少摩擦并传递扭矩。

2.设计特点：

1.选用高精度滚动轴承（如圆锥滚子轴承），承受径向和轴向联合载荷。

2.轴承座采用分体式结构，便于拆卸检修，内部设置润滑油道以降低磨损。

二、钢丝绳相关部件

1.卷筒装置

1.组成：卷筒体、大齿圈、轴支承、挡绳板等。

2.作用：缠绕钢丝绳并传递牵引力，通过大齿圈与减速器齿轮啮合实现动力传输。

3.设计特点：

1.卷筒表面加工螺旋槽，引导钢丝绳均匀缠绕，防止乱绳。

2.挡绳板高度不低于钢丝绳直径的2.5倍，避免脱槽事故。

3.卷筒轴采用空心结构，减轻重量并便于安装制动盘。

2.导向轮与压绳轮

1.作用：改变钢丝绳运动方向，减少摩擦并保持张力稳定。

2.设计特点：

1.导向轮安装于绞车出绳口，轮缘采用高nai磨材料（如聚氨酯）。

2.压绳轮通过弹簧压紧钢丝绳，防止其松弛或跳动，适用于多层缠绕场景。

3.钢丝绳

1.规格选择：根据牵引力、卷筒容量及井下环境选用（如Φ26mm、Φ28mm等）。

2.an全要求：需具备抗冲击、耐腐蚀性能，定期检测断丝、锈蚀情况。

三、an全防护部件

1.深度指示器

1.作用：实时显示钢丝绳在卷筒上的缠绕层数及剩余长度，防止过卷事故。

2.类型：机械式（通过齿轮传动带动指针旋转）或电子式（编码器+显示屏）。

2.过卷保护装置

1.作用：当钢丝绳接近卷筒末端时自动断电并制动，避免设备损坏。

2.实现方式：

1.机械限位开关：触发后切断电机电源。

2.红外传感器：非接触式检测，响应更灵敏。

3.防护罩与护栏

1.作用：保护操作人员免受旋转部件（如卷筒、联轴器）伤害。

2.设计要求：

1.防护罩采用钢制网格结构，通风且防尘。

2.护栏高度不低于1.2米，底部设置挡板防止小物件坠落。

四、润滑与冷却部件

1.润滑系统

1.组成：润滑油泵、油管、分油器、喷嘴等。

2.作用：为齿轮、轴承等摩擦副提供持续润滑，延长使用寿命。

3.设计特点：

1.采用强制润滑方式，确保高速运转部件（如减速器齿轮）充分冷却。

2.油箱设置油位指示器，便于日常检查。

2.冷却装置（可选）

1.适用场景：长时间高负荷运行时，防止油温过高导致润滑失效。

2.类型：风冷（散热片+风扇）或水冷（循环冷却管路）。

五、辅助操作部件

1.操作台

1.组成：速度切换手柄、急停按钮、指示灯、仪表盘等。

2.作用：集中控制绞车启停、调速及制动，显示运行状态参数。

3.设计要求：

1.操作台fang水防尘等级达IP54以上，适应井下潮湿环境。

2.急停按钮采用蘑菇头设计，便于紧急情况下快速拍停。

2.遥控器（可选）

1.作用：实现远程操作，提升作业灵活性。

2.技术要求：

1.无线传输距离≥50米，抗干扰能力强。

2.配备备用电池及低电量报警功能。

六、典型部件协同工作示例

以JSDB-19型双速多用绞车为例：

1.启动阶段：电动机通过联轴器驱动减速器输入轴，齿轮组减速后带动卷筒轴旋转。

2.调速阶段：操作台切换至慢速档，离合器啮合低速齿轮，卷筒以0.118m/s速度牵引重载。

3.制动阶段：按下急停按钮，机械闸与电磁闸同时动作，卷筒在0.5秒内停止。

4.an全防护：深度指示器显示钢丝绳剩余3圈时，过卷保护装置触发断电。

七、部件选型与维护建议

1.关键部件选型：

1.轴承：优先选用SKF、NSK等品牌，确保高载荷承载能力。

2.钢丝绳：选择6×19W+FC结构，抗旋转性能优异。

2.维护周期：

1.每周检查润滑油位及制动闸间隙。

2.每月检测钢丝绳断丝率，超过10%需更换。

双速多用绞车的部件设计需兼顾强度、可靠性与易维护性，通过模块化组合实现功能扩展（如增加液压张紧装置或变频调速模块），以适应不同矿井的个性化需求。
