双速绞车的齿联传动系统是如何工作的呢?

---

双速绞车的齿联传动系统通过齿轮啮合与滑移齿轮切换实现快慢速传动，其核心工作原理及特点如下：

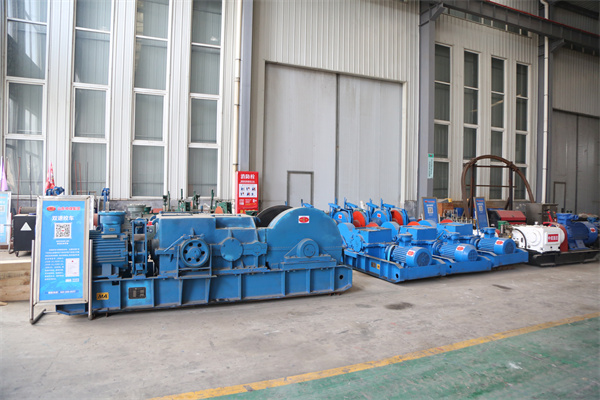

一、传动系统组成

双速绞车的齿联传动系统主要由以下部件构成：

电动机：提供动力源，通常采用防爆型设计以适应煤矿等易燃易爆环境。

联轴器：连接电动机与减速器，传递扭矩并缓冲振动。

减速器：包含多级齿轮传动（如锥齿轮、圆柱齿轮），实现大传动比减速。

滑移齿轮组：由双联齿轮、滑移齿轮等组成，通过轴向移动实现速比切换。

卷筒装置：缠绕钢丝绳，通过传动系统驱动实现提升或牵引作业。

二、工作原理

齿联传动系统通过滑移齿轮的轴向移动改变齿轮啮合关系，从而实现快慢速切换：

慢速传动：

滑移齿轮与减速器内的低速齿轮啮合，形成大传动比路径。

例如，JSDB系列绞车慢速档静张力可达320kN，适用于重载场景（如液压支架推移）。

传动路径：电动机→联轴器→减速器（低速齿轮组）→滑移齿轮（低速啮合）→卷筒装置。

快速传动：

操作员通过调速手把或手动拨叉推动滑移齿轮，使其与高速齿轮啮合，形成小传动比路径。

例如，JSDB系列绞车快速档绳速可达1.538m/s，适用于轻载或空载场景（如矿车调度）。

传动路径：电动机→联轴器→减速器（高速齿轮组）→滑移齿轮（高速啮合）→卷筒装置。

速比差异：

齿联传动系统通过齿轮模数、齿数设计实现大速比（如慢速与快速静张力比可达1:12.8）。

例如，SDJ系列绞车慢速档牵引力为280kN，快速档仅13.6kN，但绳速提升数倍。

三、技术优势

结构紧凑：

齿联传动系统集成于减速器内，减少传动部件数量，体积较传统多轴绞车缩小30%以上。

例如，JSDB-10外形尺寸为2389×772×1002mm，适应煤矿巷道狭窄空间。

传动效率高：

齿轮啮合传动效率≥90%，高于液压传动（约70%）或皮带传动（约85%）。

闭式齿轮润滑设计减少摩擦损耗，延长使用寿命。

操作简便：

速比切换通过调速手把或拨叉完成，无需停机或拆卸部件。

例如，SDJ型绞车仅需扳动调速手把至所需速度位置，按动按钮即可启动。

可靠性高：

齿轮传动承载能力强，故障率低于链条传动或皮带传动。

双闸制动系统（制动距离≤2m）符合MT/T 99-1997an全标准，确保运行an全。

四、应用场景

齿联传动系统的双速绞车广泛应用于以下场景：

煤矿井下：

综采设备搬迁（如液压支架推移）、回柱放顶、矿车调度。

例如，JSDB-30在薄煤层工作面实现“慢速推移支架+快速掉向”一体化作业。

金属矿山：

钻机与掘进机搬迁、矿石运输系统维护。

快速档用于设备空载运输，慢速档用于重载定位。

隧道工程：

盾构机后配套运输、竖井施工模板提升。

齿联传动系统适应潮湿、粉尘环境，维护周期长达6个月。

综上所述，双速绞车齿联传动系统通过不同齿数齿轮的啮合组合与切换机制，实现传动比的jing准调节，从而灵活输出高低两种速度及对应扭矩，既满足重载工况下的低速大扭矩需求，又适应轻载或快速作业时的高速小扭矩场景。其齿轮啮合的稳定性与切换机构的可靠性，确保了动力传递的gao效性与运行的平稳性，是双速绞车实现duo功能、多工况作业的核心传动保障。
